Pendahuluan
Welding defect (cacat las) merupakan salah satu penyebab utama kegagalan sambungan las pada industri minyak dan gas, petrokimia, pembangkit listrik, konstruksi baja, fabrikasi, galangan kapal, hingga manufaktur. Pemahaman mengenai jenis cacat las, penyebab, metode deteksi, serta langkah pencegahannya merupakan kompetensi dasar yang wajib dimiliki oleh welder, welding inspector, engineer, dan personel QA/QC.
Apa itu Welding Defect?
Dalam ISO 6520-1, imperfection adalah ketidaksempurnaan hasil pengelasan. Imperfection dikategorikan sebagai defect apabila melebihi acceptance criteria yang dipersyaratkan oleh kode atau standar seperti ISO 5817, AWS D1.1, API 1104, maupun ASME.
Mengapa Welding Defect Berbahaya?
Defect dapat menurunkan kekuatan sambungan, memicu kebocoran pressure boundary,
mempercepat fatigue crack, meningkatkan korosi, menyebabkan reject saat inspeksi, memperbesar biaya rework, dan berpotensi menyebabkan kegagalan struktur.

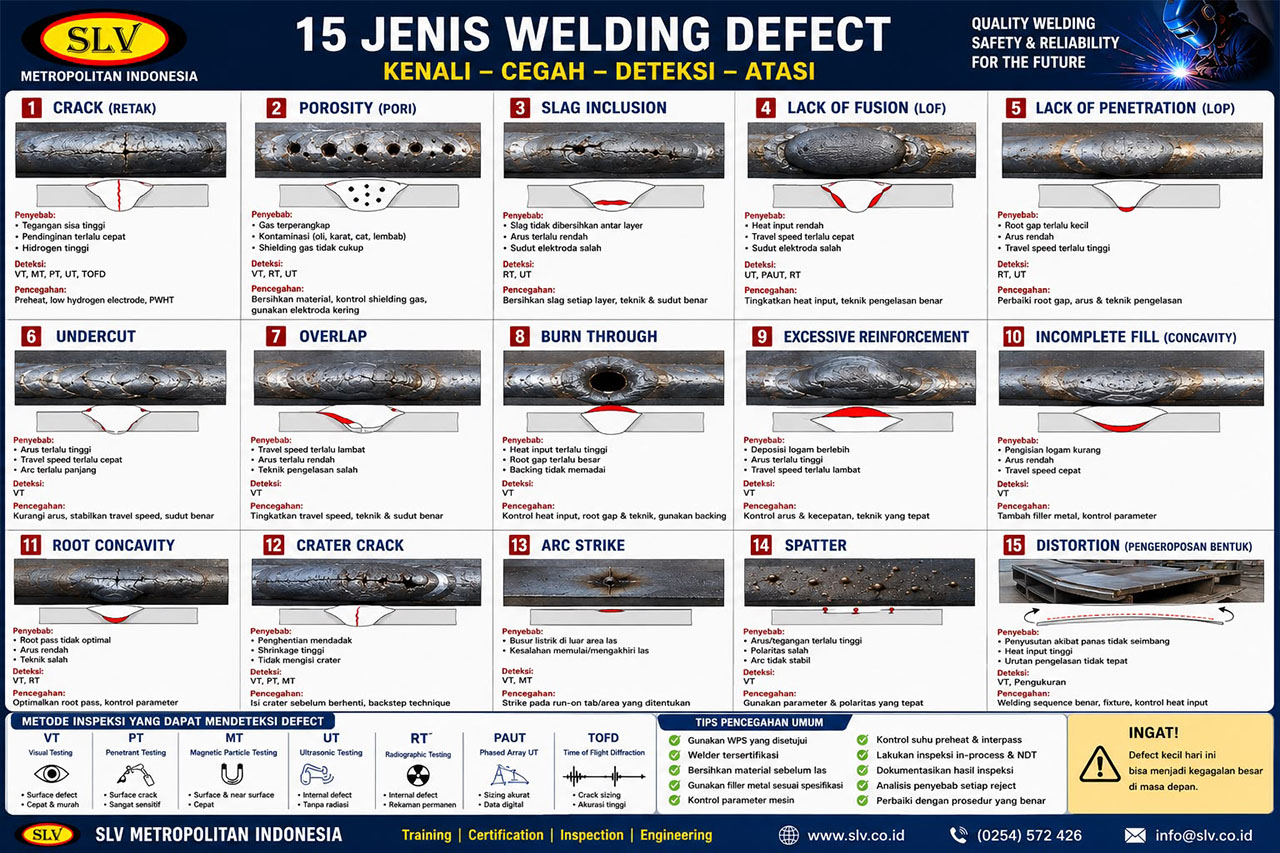

Klasifikasi Welding Defect
1. Crack
Retak merupakan defect paling kritis. Jenisnya meliputi hot crack, cold crack, crater crack, longitudinal, transverse, toe crack, root crack. Penyebab: hidrogen, pendinginan cepat, restraint tinggi, heat input tidak tepat. Pencegahan: preheat, kontrol interpass, low hydrogen consumable, PWHT bila diperlukan.
2. Porosity
Gas terperangkap dalam logam las akibat kontaminasi, kelembapan elektroda, atau shielding gas yang buruk.
3. Slag Inclusion
Flux terjebak akibat pembersihan antar pass yang kurang baik atau parameter yang tidak tepat.
4. Lack of Fusion
Tidak terjadi peleburan sempurna antara weld metal dan base metal.
5. Lack of Penetration
Akar sambungan tidak menyatu penuh karena root gap, arus, atau teknik yang salah.
6. Undercut
Alur pada toe weld akibat arus terlalu tinggi atau travel speed berlebihan.
7. Overlap
Logam las mengalir tanpa terjadi fusi sempurna.
8. Excess Reinforcement
Penguatan berlebih yang dapat meningkatkan stress concentration.
9. Underfill
Volume logam las kurang dari profil yang dipersyaratkan.
10. Burn Through
Lubang akibat heat input berlebihan.
11. Arc Strike
Bekas penyalaan busur di luar area las.
12. Distortion
Perubahan bentuk akibat distribusi panas yang tidak seimbang.
13. Misalignment
Ketidaksejajaran material sebelum dilas.
14. Excessive Spatter
Percikan logam yang menurunkan kualitas visual.
15. Root Concavity
Cekungan pada sisi akar akibat parameter yang tidak sesuai.
Metode Inspeksi Welding Defect
| Metode | Defect yang Dideteksi | Keterangan |
|---|---|---|
| VT | Undercut, overlap, spatter, crack permukaan | Inspeksi awal dan paling ekonomis |
| PT | Surface crack, pin hole | Material nonporous |
| MT | Surface & near-surface crack | Material ferromagnetik |
| UT | LOF, LOP, crack, slag | Deteksi internal |
| RT | Porosity, slag, LOP | Memberikan citra radiografi |
| PAUT | Sizing dan karakterisasi defect | Akurasi tinggi |
| TOFD | Crack sizing | Sangat baik untuk retak |
Acceptance Criteria
Setiap kode memiliki acceptance criteria yang berbeda. AWS D1.1 banyak digunakan untuk struktur baja, API 1104 untuk pipeline, ASME Section IX untuk kualifikasi prosedur dan personel, sedangkan ISO 5817 mengelompokkan kualitas hasil las menjadi level B, C, dan D.
Praktik Terbaik Pencegahan
- Gunakan WPS yang telah disetujui.
- Pastikan welder memiliki sertifikasi yang valid.
- Lakukan fit-up dan joint preparation sesuai gambar.
- Kontrol arus, tegangan, travel speed, dan heat input.
- Simpan elektroda low hydrogen sesuai rekomendasi pabrikan.
- Lakukan inspeksi VT selama proses dan NDT setelah pengelasan bila diperlukan.
- Dokumentasikan hasil inspeksi untuk QA/QC.
Peran Pelatihan
Pencegahan defect tidak hanya bergantung pada peralatan, tetapi juga kompetensi personel. Program pelatihan Welder, Welding Inspector, Visual Testing, MT, PT, UT, RT, PAUT, dan TOFD membantu meningkatkan kemampuan identifikasi serta pengendalian cacat las sesuai standar internasional.
Tentang SLV Metropolitan Indonesia
SLV Metropolitan Indonesia menyelenggarakan pelatihan dan sertifikasi kompetensi di bidang welding, welding inspection, non-destructive testing (NDT), coating inspection, serta berbagai program teknis industri dengan pendekatan berbasis praktik dan kebutuhan dunia kerja.
Daftar Pustaka
- ISO 6520-1:2007. Welding and allied processes — Classification of geometric imperfections in metallic materials.
- ISO 5817:2023. Fusion-welded joints in steel, nickel, titanium and their alloys — Quality levels for imperfections.
- AWS D1.1/D1.1M. Structural Welding Code – Steel.
- ASME Boiler and Pressure Vessel Code, Section IX.
- API Standard 1104. Welding of Pipelines and Related Facilities.
- ASM Handbook Volume 6: Welding, Brazing, and Soldering.
- Cary, H. B., & Helzer, S. Modern Welding Technology.
- ScienceDirect Topics: Weld Defect Overview.
Catatan: Saat dipublikasikan di website, setiap referensi dapat diubah menjadi footnote atau sitasi APA sesuai kebutuhan editorial.
